Пассивный Q-переключатель

/Кристаллы Cr4+:YAG Легированный хромом иттрий AIАлюминиевый гранат

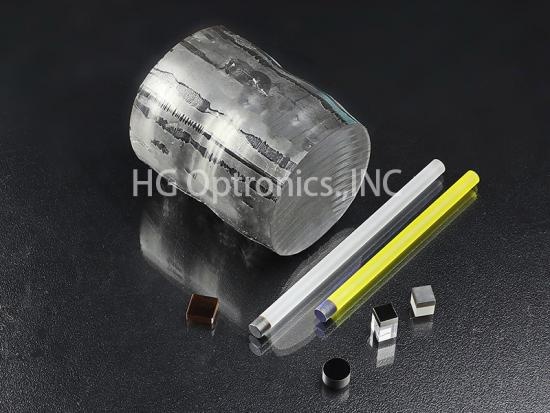

Кристаллы Cr4+:YAG Легированный хромом иттрий AIАлюминиевый гранат

Кристалл Cr 4+ :YAG (Y 3 Al 5 O 12 ) идеально подходит для пассивной модуляции добротности Nd:YAG и других лазерных кристаллов, легированных Nd 3+ или Yb 3+ , в диапазоне длин волн от 900 до 1200 нм. Пассивные модуляторы добротности или насыщающиеся поглотители обеспечивают лазерные импульсы высокой мощности без электрооптических модуляторов добротности, тем самым уменьшая размер корпуса и исключая источник питания высокого напряжения. Замечательной особенностью Cr 4+ :YAG является высокий порог повреждения >10 Дж/см2 при 1064 нм, 10 нс. Его полоса поглощения простирается от 900 нм до 1200 нм и достигает пика около 1060 нм с очень большим поперечным сечением поглощения.

  • Происхождение продукта:

    China
  • Порт доставки:

    Fuzhou, China
  • Время выполнения:

    3-4weeks
Поделиться с : f t y b l ins
  • Информация о продукте

Описания:


Cr 4+ :YAG (Y 3 Al 5 O 12 ) Легированный хромом иттрий-алюминиевый гранат кристалл идеально подходит для пассивной модуляции добротности Nd:YAG и других лазерных кристаллов, легированных Nd 3+ или Yb 3+ , в диапазоне длин волн 900 нм. до 1200 нм.



Основные приложения:

1) Лазеры с пассивной модуляцией добротности для лазерных дальномеров, лидаров и систем LIBS.

2) Лазерные системы, где требуются короткие импульсы


Преимущества:

1) Высокая химическая стабильность и надежность

2) Простота в эксплуатации

3) Долгий срок службы и хорошая теплопроводность


Основные свойства CrYAG

Химическая формула

Cr 4+ :Y 3 Al 5 O 12

Кристальная структура

Кубический

Шкала твердости минералов Мооса

8,5

Температура плавления

1970 °С

Плотность, г/см3

4,55

Коэффициент теплопроводности при 25°C, Вт x см -1 x °K -1

0,14

Коэффициент температурного расширения

8,2 х 10 -6 / <100>

Модуль для младших

7,7х106 < 100>

Стойкость к тепловому удару

790 Вт- 1


HGO предлагает спецификации CrYAG:

Ориентация:

<100> или <110>

Начальный коэффициент поглощения

0,1~8,5 см-1@1064 нм

Первоначальная передача

3%~98%

Искажение волнового фронта:

λ/8 на дюйм при 632,8 нм

Допуски на размеры :

стержни диаметром: +0,0/-0,05 мм, длина: ±0,1 мм

Качество поверхности:

20/10 Царапина/копать MIL-O-1380A

Параллелизм:

< 10

Перпендикулярность:

< 10

Очистить диафрагму:

> 90%

Плоскостность поверхности:

< λ/10 при 632,8 нм

Фаска:

< 0,1 мм при 45 град.

Размер

По запросу клиента

Покрытие

AR/HR/PR покрытие по желанию заказчика

Порог урона

750 МВт/см2 при 1064 нм, TEM00, 10 нс, 10 Гц

Гарантийный срок качества

Один год при правильном использовании


Почему стоит выбрать ХГО?

ХГ ОПТРОНИКС.,ИНК. поставляет очень высокое качество Cr 4+ : YAG кристаллы с пассивным модулятором добротности. Легированный хромом иттрий-алюминиевый гранат. Использование высококачественных исходных материалов для выращивания кристаллов, булевская интерферометрия и точное измерение начального пропускания и поглощения с использованием спектроскопии пропускания и измерений ZYGO гарантирует, что каждый кристалл будет соответствовать спецификации заказчика и хорошо работать в лазерной системе.

Допуск на начальное пропускание можно хорошо контролировать с точностью до 0,5%, что может быть очень важно для некоторых чувствительных лазерных систем.

Кроме того, благодаря передовой технологии соединения HGO, высокое качество диффузионного соединения между лазерными кристаллами Nd 3+ , Yb 3+ или другими ионами, легированными YAG, и кристаллами CrYAG доступны со склада или по индивидуальному заказу.

Более того, у HGO есть зрелые решения для различных параметров лазера, особенно в решениях для микрочипов, и наш инженер очень рад обсудить и предоставить решения для клиентов.

сопутствующие товары

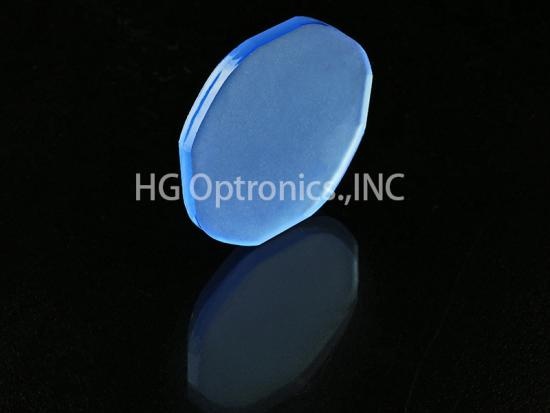

Co2+:MgAl2O4  Cospinel Q-switch
Co2+:MgAl2O4 Шпинель из алюмината магния, легированная кобальтом

Co 2+ :MgAl 2 O 4 Коспинель является относительно новым материалом для пассивной модуляции добротности в лазерах с длиной волны излучения от 1,2 до 1,6 мкм, в частности, для безопасного для глаз лазера на эрбиевом стекле с длиной волны 1,54 мкм, но также работает на 1,44 мкм и 1,34 мкм. длины волны мкм. Шпинель — твердый, стабильный кристалл, который хорошо полируется. Кобальт легко заменяет магний в матрице шпинели без необходимости дополнительных ионов для компенсации заряда. Высокое сечение поглощения (3,5×10 -19 см2) позволяет осуществлять модуляцию добротности лазера на эрбиевом стекле без внутрирезонаторной фокусировки как с ламповой, так и с диодной накачкой. Пренебрежимо малое поглощение в возбужденном состоянии приводит к высокой контрастности модулятора добротности, т. е. отношение начального (слабого сигнала) поглощения к насыщенному больше 10.

Читать далее
LiF crystal  windows
Кристалл LiF фторид лития

HGO выращивает кристаллы LiF на собственном предприятии по технологии Чохральского. Кристалл LiF или кристалл фторида лития представляет собой оптический материал с выдающимся коэффициентом пропускания в ВУФ-диапазоне. Он также используется для окон, призм и линз в видимом и инфракрасном диапазонах 0,104–7 мкм. Монокристалл LiF чувствителен к тепловому удару и будет подвергаться воздействию атмосферной влаги при температуре 400°C. При работе при высокой температуре 600°С кристалл LiF размягчается и становится малопластичным, поэтому его можно сгибать в радиусные пластины. Кроме того, при облучении образуются центры окраски. Следовательно, пользователи должны принимать меры для защиты кристаллов LiF от влаги и повреждения высокоэнергетическим излучением. Кроме того, LiF может раскалываться по плоскости (100) и реже по плоскости (110). Оптические характеристики хорошие, но структура не идеальна и расщепление затруднено.

Читать далее
N-BK7 Right Angle Prisms
Высокоточные оптические стеклянные прямоугольные призмы

В оптике призма — это прозрачный оптический элемент с плоскими полированными поверхностями, преломляющими свет. По крайней мере, две из плоских поверхностей должны иметь угол между собой. Точные углы между поверхностями зависят от применения. Традиционная геометрическая форма представляет собой треугольную призму с треугольным основанием и прямоугольными сторонами, и в разговорной речи к этому типу обычно относится «призма». Некоторые типы оптических призм на самом деле не имеют формы геометрических призм. Призмы могут быть изготовлены из любого материала, прозрачного для длин волн, для которых они предназначены.

Читать далее
Diffusion Bonded Crystals Modules
Диффузионно-связанные кристаллы с высоким порогом повреждения

Диффузионно-связанные кристаллы состоят из одного лазерного кристалла и одного или двух нелегированных материалов. Они соединяются методом оптического контакта и далее склеиваются при высокой температуре. Диффузионно-связанный кристалл помогает значительно уменьшить эффект тепловой линзы лазерных кристаллов, обеспечивает неотъемлемые компоненты для создания компактных лазеров. HGO может поставлять различную стандартную сборку и специальные кристаллы для склеивания по индивидуальному заказу. Эти диффузионно-связанные композитные кристаллы имеют различную клиновидную структуру, углы Брюстера и т. д. Они используются для эффективного снижения теплового эффекта твердотельных мощных лазеров.

Читать далее
Diode pumped picosecond Pr:YLF laser crystals
Кристаллы Pr:YLF, легированные протактинием, фторидом иттрия и лития

HGO выращивает лазерные кристаллы Pr: YLF с использованием технологии Чохральского. Pr3+:YLF был признан многообещающим лазерным материалом для непосредственного производства лазеров видимого диапазона и УФ-лазеров за счет внутрирезонаторной генерации второй гармоники. Очень немногие лазерные материалы обладают необходимыми свойствами для реализации генерации в видимом диапазоне спектра. Известно, что трехвалентный празеодим (Pr 3+ ) является интересным лазерным ионом для использования с твердотельными лазерами в видимом спектральном диапазоне из-за его схемы энергетических уровней, обеспечивающей несколько переходов в красном (640 нм, от 3P0 до 3F2), оранжевом (607 нм, 3P0 до 3H6), зеленая (523 нм, 3P0 до 3H5) и темно-красная (720 нм, 3P0 3F3+3F4) области спектра.

Читать далее
TGG crystal Terbium Gallium Garnet  Magneto optical crystals
Кристалл TGG Тербий Галлий Гранат

TGG — превосходный магнитооптический кристалл, используемый в различных устройствах Фарадея (поляризаторах и изоляторах) в диапазоне 400–1100 нм, за исключением 475–500 нм.

Читать далее
N-BK7 Plano Convex Circular Cylindrical Lenses
Плосковыпуклые круглые цилиндрические линзы из оптического стекла

Плосковыпуклые круглые цилиндрические линзы полезны для линейного изображения или одноосного увеличения в широком диапазоне применений. Эти линзы можно комбинировать с другими линзами для формирования сложных систем визуализации.

Читать далее
Large Size Plano Concave Cylindrical Lens
Плоско-вогнутые цилиндрические линзы

Цилиндрическая линза — это линза, которая фокусирует свет на линии, а не в точке, как сферическая линза. Криволинейная грань или грани цилиндрической линзы являются участками цилиндра, и фокусируют изображение, проходящее через него, в линию, параллельную пересечению поверхности линзы и касательной к ней плоскости. Линза сжимает изображение в направлении, перпендикулярном этой линии, и оставляет его неизменным в направлении, параллельном ей (в касательной плоскости). В микроскопе светового листа цилиндрическая линза помещается перед объективом освещения для создания светового листа, используемого для визуализации. Цилиндрические линзы фокусируют или расширяют свет только по одной оси. Их можно использовать для фокусировки света в тонкую линию в оптической метрологии, лазерном сканировании, спектроскопии, лазерных диодах, акустооптических и оптических процессорах. Их также можно использовать для расширения выхода лазерного диода в симметричный луч. Цилиндрические линзы широко используются в телекоммуникационных приложениях, таких как WSS, модули 40G/100G и лазерные приложения, такие как лазерные модули накачки.

Читать далее
