Магнитооптический кристалл

/Кристалл TGG Тербий Галлий Гранат

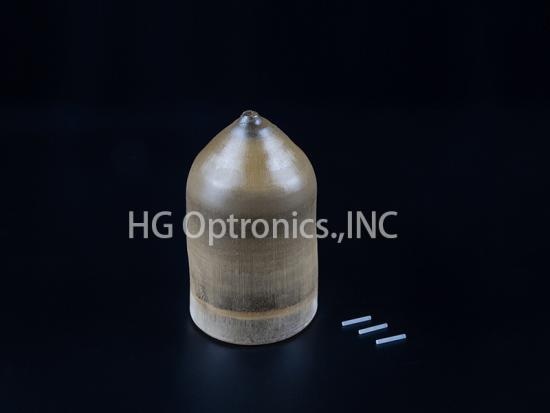

Кристалл TGG Тербий Галлий Гранат

TGG — превосходный магнитооптический кристалл, используемый в различных устройствах Фарадея (поляризаторах и изоляторах) в диапазоне 400–1100 нм, за исключением 475–500 нм.

  • Происхождение продукта:

    China
  • Порт доставки:

    Fuzhou, China
  • Время выполнения:

    3-4weeks
Поделиться с : f t y b l ins
  • Информация о продукте

Описания:


Кристалл TGG тербий-галлиевый гранат является важным магнитооптическим кристаллом для поляризатора Фарадея. Поляризатор Фарадея состоит из кристаллического стержня TGG и специально разработанного магнита. Поляризация луча через магнитооптические материалы отклоняется и направление отклонения имеет лишь некоторую связь с направлением магнитного поля и не имеет ничего общего с направлением распространения луча. Оптический изолятор — это оптический компонент, который позволяет передавать поляризованный свет только в одном направлении.


Основное приложение:

1) Изоляторы Фарадея

2) Поляризатор Фарадея

Преимущества:

3) Большая постоянная Верде (35 Рад Тл -1 м -1 )

4) Низкие оптические потери (<0,1%/см)

5) Высокая теплопроводность (7,4 Вт м -1 К -1 ).

6) Высокий порог повреждения лазером (>1 ГВт/см2)


Основные свойства кристалла TGG:

Химическая формула:

Tb 3 Ga 5 O 12

Параметр решетки

а=12,355 Å

Метод роста

Чохральский

Плотность

7,13 г/см3

Твердость по шкале Мооса

8,0

Температура плавления

1725

Показатель преломления

1,954 при 1064 нм


HGO предлагает спецификации TGG:

Ориентация:

<111> кристаллическое направление

Искажение волнового фронта:

λ/10 на дюйм при 632,8 нм

Допуски на размеры :

стержни диаметром: +0,0/-0,05 мм, длина: ±0,1 мм

Коэффициент вымирания

>30дБ

Качество поверхности:

10/5 Царапина/копать MIL-O-1380A

Параллелизм:

< 10

Перпендикулярность:

< 5

Очистить диафрагму:

> 90%

Плоскостность поверхности:

< λ/10 при 632,8 нм

Фаска:

< 0,1 мм при 45°

Размер

По запросу клиента

Покрытие

просветляющее покрытие по желанию заказчика

Порог урона

750 МВт/см2 при 1064 нм, TEM00, 10 нс, 10 Гц

Гарантийный срок качества

Один год при правильном использовании



Почему стоит выбрать ХГО?

ХГ ОПТРОНИКС.,ИНК. имеет возможность поставлять высококачественный тербий-галлиевый гранат TGG Crystal в массовом производстве. Кристалл TGG является неотъемлемой частью изоляторов, поэтому строгий контроль качества применяется к включениям нашего TGG, поглощению, потерям на рассеяние, объемным потерям, объемному напряжению и, что наиболее важно, значению ER. Все необходимые и существенные характеристики могут быть физически измерены в домашних условиях.

За последние несколько лет количество кристаллов TGG значительно увеличилось, и мы стали ключевым поставщиком ведущих производителей изоляторов в мире, а HGO имеет линию массового производства кристаллов TGG и имеет большой опыт и сильные возможности поставлять такие кристаллы в больших количествах. и в короткие сроки доставки.
