Пластинчатые светоделители видимого и ближнего ИК диапазона

Поляризационные светоделительные кубы состоят из двух склеенных прямоугольных призм, гипотенуза одной призмы покрыта поляризационным диэлектрическим покрытием. При использовании с обычным падающим неполяризованным светом падающий луч разделяется на два поляризованных луча, p-поляризованный компонент проходит прямо через него, s-поляризованный компонент отражается под углом 90 градусов.

Неполяризующие кубические светоделители, также называемые NPBS Cube, представляют собой более сложный тип, состоящий из двух прямоугольных призм, склеенных вместе по гипотенузе. На цементированную поверхность одной призмы нанесено покрытие. Перед цементированием металлическим или диэлектрическим слоем, имеющим желаемые отражающие свойства, как по проценту отражения, так и по желаемому цвету. Потери на поглощение покрытия минимальны, а коэффициенты пропускания и отражения могут быть рассчитаны на 10 %, 20 %, 30 %, 40 %, 50 % и т. д.

Кубы светоделителя состоят из двух склеенных прямоугольных призм. Гипотенуза одной призмы покрыта поляризационным диэлектрическим покрытием.

Неполяризующие кубические светоделители, также называемые NPBS Cube, представляют собой более сложный тип, состоящий из двух прямоугольных призм, склеенных вместе по гипотенузе. На цементированную поверхность одной призмы нанесено покрытие. Перед цементированием металлическим или диэлектрическим слоем, имеющим желаемые отражающие свойства, как по проценту отражения, так и по желаемому цвету. Потери на поглощение покрытия минимальны, а коэффициенты пропускания и отражения могут быть рассчитаны на 10 %, 20 %, 30 %, 40 %, 50 % и т. д.

Ytterbium-doped Potassium Gadolinium Tungstate (Yb:KGd(WO₄)₂, Yb:KGW) crystal is an excellent laser gain material, boasting numerous advantages over the widely used Nd³⁺-doped materials. Its wide spectral emission band of 1023-1060 nm enables the generation of short laser pulses (picosecond or femtosecond level). The broad absorption band at 980 nm and highly absorbent pump radiation allow it to efficiently utilize diode laser pumping. Compared with YAG doped with Yb³⁺ ions, KGW crystal has a larger absorption cross-section, which reduces the minimum pump intensity required to achieve transparency in the quasi-two-level system of Yb.

Цилиндрическая линза — это линза, которая фокусирует свет на линии, а не в точке, как сферическая линза. Криволинейная грань или грани цилиндрической линзы являются участками цилиндра, и фокусируют изображение, проходящее через него, в линию, параллельную пересечению поверхности линзы и касательной к ней плоскости. Линза сжимает изображение в направлении, перпендикулярном этой линии, и оставляет его неизменным в направлении, параллельном ей (в касательной плоскости). В микроскопе светового листа цилиндрическая линза помещается перед объективом освещения для создания светового листа, используемого для визуализации. Цилиндрические линзы фокусируют или расширяют свет только по одной оси. Их можно использовать для фокусировки света в тонкую линию в оптической метрологии, лазерном сканировании, спектроскопии, лазерных диодах, акустооптических и оптических процессорах. Их также можно использовать для расширения выхода лазерного диода в симметричный луч. Цилиндрические линзы широко используются в телекоммуникационных приложениях, таких как WSS, модули 40G/100G и лазерные приложения, такие как лазерные модули накачки.

HGO выращивает кристаллы LiF на собственном предприятии по технологии Чохральского. Кристалл LiF или кристалл фторида лития представляет собой оптический материал с выдающимся коэффициентом пропускания в ВУФ-диапазоне. Он также используется для окон, призм и линз в видимом и инфракрасном диапазонах 0,104–7 мкм. Монокристалл LiF чувствителен к тепловому удару и будет подвергаться воздействию атмосферной влаги при температуре 400°C. При работе при высокой температуре 600°С кристалл LiF размягчается и становится малопластичным, поэтому его можно сгибать в радиусные пластины. Кроме того, при облучении образуются центры окраски. Следовательно, пользователи должны принимать меры для защиты кристаллов LiF от влаги и повреждения высокоэнергетическим излучением. Кроме того, LiF может раскалываться по плоскости (100) и реже по плоскости (110). Оптические характеристики хорошие, но структура не идеальна и расщепление затруднено.

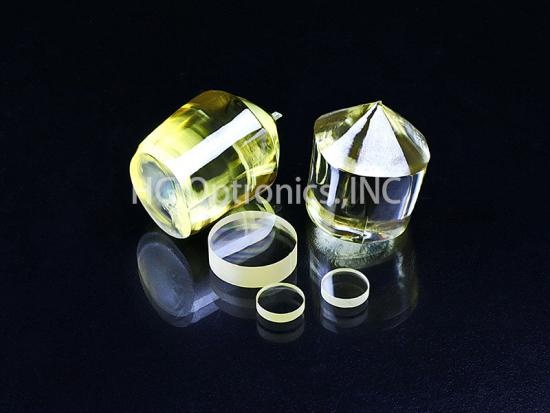

Nd: YVO 4 ( ортованадат иттрия, легированный неодимом ) Кристаллы являются одним из наиболее многообещающих коммерчески доступных твердотельных лазерных материалов с диодной накачкой, особенно для низкой и средней плотности мощности. Это в основном связано с его более высокими характеристиками поглощения и излучения, чем у кристалла Nd: YAG. Накачанный лазерными диодами, кристалл Nd:YVO4 был объединен с кристаллами с высоким коэффициентом NLO (LBO, BBO или KTP) для смещения частоты выходного сигнала от ближнего инфракрасного до зеленого, синего или даже УФ. Это объединение для создания всех твердотельных лазеров является идеальным лазерным инструментом, который может охватывать наиболее распространенные области применения лазеров, включая механическую обработку, обработку материалов, спектроскопию, проверку пластин, световые дисплеи, медицинскую диагностику, лазерную печать, хранение данных и т. д. было показано, что Nd:
