Оптические зеркала

ХГ Оптроникс., ИНК. может предоставить зеркало с металлическим покрытием, зеркало с диэлектрическим покрытием и дихроичное зеркало, которые изготовлены из подложки, такой как BK7, оптическое стекло, плавленый кварц, CaF2 и так далее.

Дихроичное зеркало — это зеркало со значительно различающимися свойствами отражения или пропускания на двух разных длинах волн, оно характеризуется почти полным пропусканием света на одних длинах волн и почти полным отражением света на других длинах волн. Его можно широко использовать в приложениях лазерной технологии.

α-BBO (α-BaB 2 O 4) представляет собой отрицательный одноосный кристалл с большим двулучепреломлением в широком диапазоне прозрачности от 190 до 3500 нм. α-BBO — превосходный кристалл, особенно в УФ-излучении и приложениях высокой мощности. Физические, химические, термические и оптические свойства кристалла альфа-BBO аналогичны свойствам бета-BBO. Однако в кристалле альфа-BBO отсутствует нелинейный эффект второго порядка из-за центросимметрии в его кристаллической структуре, и поэтому он не используется для нелинейно-оптических процессов второго порядка. Вместо этого альфа-BBO широко используется для изготовления поляризаторов, вытеснителей поляризующего луча, фазовых замедлителей, двулучепреломляющих пластин и компенсаторов временной задержки, особенно для УФ и мощных лазеров.

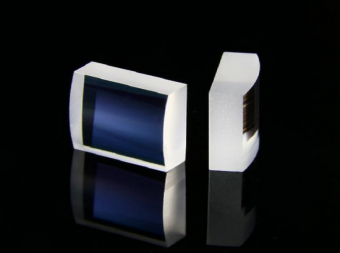

Цилиндрическая линза — это линза, которая фокусирует свет на линии, а не в точке, как сферическая линза. Криволинейная грань или грани цилиндрической линзы являются участками цилиндра, и фокусируют изображение, проходящее через него, в линию, параллельную пересечению поверхности линзы и касательной к ней плоскости. Линза сжимает изображение в направлении, перпендикулярном этой линии, и оставляет его неизменным в направлении, параллельном ей (в касательной плоскости). В микроскопе светового листа цилиндрическая линза помещается перед объективом освещения для создания светового листа, используемого для визуализации. Цилиндрические линзы фокусируют или расширяют свет только по одной оси. Их можно использовать для фокусировки света в тонкую линию в оптической метрологии, лазерном сканировании, спектроскопии, лазерных диодах, акустооптических и оптических процессорах. Их также можно использовать для расширения выхода лазерного диода в симметричный луч. Цилиндрические линзы широко используются в телекоммуникационных приложениях, таких как WSS, модули 40G/100G и лазерные приложения, такие как лазерные модули накачки.

HGO выращивает кристаллы LiF на собственном предприятии по технологии Чохральского. Кристалл LiF или кристалл фторида лития представляет собой оптический материал с выдающимся коэффициентом пропускания в ВУФ-диапазоне. Он также используется для окон, призм и линз в видимом и инфракрасном диапазонах 0,104–7 мкм. Монокристалл LiF чувствителен к тепловому удару и будет подвергаться воздействию атмосферной влаги при температуре 400°C. При работе при высокой температуре 600°С кристалл LiF размягчается и становится малопластичным, поэтому его можно сгибать в радиусные пластины. Кроме того, при облучении образуются центры окраски. Следовательно, пользователи должны принимать меры для защиты кристаллов LiF от влаги и повреждения высокоэнергетическим излучением. Кроме того, LiF может раскалываться по плоскости (100) и реже по плоскости (110). Оптические характеристики хорошие, но структура не идеальна и расщепление затруднено.

Неполяризующие кубические светоделители, также называемые NPBS Cube, представляют собой более сложный тип, состоящий из двух прямоугольных призм, склеенных вместе по гипотенузе. На цементированную поверхность одной призмы нанесено покрытие. Перед цементированием металлическим или диэлектрическим слоем, имеющим желаемые отражающие свойства, как по проценту отражения, так и по желаемому цвету. Потери на поглощение покрытия минимальны, а коэффициенты пропускания и отражения могут быть рассчитаны на 10 %, 20 %, 30 %, 40 %, 50 % и т. д.

Co 2+ :MgAl 2 O 4 Коспинель является относительно новым материалом для пассивной модуляции добротности в лазерах с длиной волны излучения от 1,2 до 1,6 мкм, в частности, для безопасного для глаз лазера на эрбиевом стекле с длиной волны 1,54 мкм, но также работает на 1,44 мкм и 1,34 мкм. длины волны мкм. Шпинель — твердый, стабильный кристалл, который хорошо полируется. Кобальт легко заменяет магний в матрице шпинели без необходимости дополнительных ионов для компенсации заряда. Высокое сечение поглощения (3,5×10 -19 см2) позволяет осуществлять модуляцию добротности лазера на эрбиевом стекле без внутрирезонаторной фокусировки как с ламповой, так и с диодной накачкой. Пренебрежимо малое поглощение в возбужденном состоянии приводит к высокой контрастности модулятора добротности, т. е. отношение начального (слабого сигнала) поглощения к насыщенному больше 10.

Линзы с положительным мениском представляют собой выпукло-вогнутую линзу, но в центре она толще, чем по краям. Они имеют полированный войлок и повсеместно используются в офтальмологической промышленности, где по соглашению оптическая сила линз должна указываться в диоптриях. Линзы с отрицательным мениском представляют собой выпукло-вогнутую линзу, но в центре она тоньше, чем по краям. В остальном описание аналогично линзам Plano Concave.
